Hvad er en Shallow Foundation Truck Dumper, og hvorfor det betyder noget

A lavvandet fundament lastbil dumper er en hydraulisk køretøjs-tipplatform, hvis fundamentsgravdybde er begrænset til tykkelsen af selve platformen, snarere end den fulde højde af tipkonstruktionen. Fordi støttegruben kun behøver at være så dyb som platformrammen, reduceres udgravning på stedet, betonstøbning og armeringsarbejde alt sammen, hvilket er grunden til, at dette design af producenten rapporterer at sænke anlægsomkostningerne med mere end 60 procent sammenlignet med en konventionel lastbil med dybgravede dumpere. Denne artikel forklarer, hvordan det lavvandede fundament af lastbil-dumper-design fungerer, hvilke data der understøtter dets omkostnings- og sikkerhedsfordele, hvordan det kan sammenlignes med konventionelle deep-pit-systemer, og hvad købere skal kigge efter, når de køber denne type udstyr fra en lastbildumperproducent.

Hvad er en Shallow Foundation Truck Dumper

En lastbil dumper, nogle gange skrevet som lastbil-dumper eller køretøj tipper, er et stykke læsse- og losseudstyr, der løfter og vipper en lastet lastbil, trailer eller container, så bulkmateriale kan udledes ved hjælp af tyngdekraften i en tragt, grube eller modtagestation. Traditionelle lastbildumperinstallationer er afhængige af en dyb fundamentgrav, der rummer vipperamme, hydrauliske cylindre og modvægtskonstruktion under jordoverfladen, hvilket typisk kræver flere meters udgravning, dræning og konstruktionsmæssigt betonarbejde, før det mekaniske udstyr overhovedet kan installeres.

Den lavvandet fundament lastbil dumper design ændrer dette forhold mellem udstyret og anlægsarbejderne omkring det. I stedet for at sænke kiprammen ned i en dyb brønd, sidder platformen på et lavt fundament, hvis dybde kun svarer til tykkelsen af ​​selve platformskonstruktionen. De hydrauliske cylindre, synkroniseringssystemet og støttebenene er konstrueret således, at løfte- og vippebevægelsen stort set sker over plan, hvilket er grunden til, at denne konfiguration nogle gange omtales som en overjordisk eller lav-pit lastbil dumper.

Denne tilgang er især relevant for faciliteter inden for stål-, kemi-, cement-, kul-, korn-, olie- og fødevareforarbejdningsindustrien, hvor lastbil- og containeraflæsningsstationer ofte tilføjes til eksisterende værfter, som ikke oprindeligt var designet til at rumme dybe grubegrave, høje grundvandsspejl eller underjordiske forsyningskonflikter.

Hvordan Shallow Pit Design sænker omkostningerne til anlægsarbejder

Før du ser på skemaet nedenfor, hjælper det at forstå, hvorfor fundamentdybden er den største enkeltstående faktor for anlægsomkostningerne i et lastbildumperprojekt. Hver ekstra meter brønddybde øger mængden af ​​jord, der skal udgraves og fjernes, mængden af ​​strukturel beton, der er nødvendig for at fastholde brøndens vægge, og kompleksiteten af ​​afvandings- og dræningssystemer, der kræves for at holde gruben tør. Dybere brønde forlænger også byggeplanerne, da udgravning, afstødning, vandtætning og hærdning alle skal afsluttes i rækkefølge, før det mekaniske udstyr kan installeres. Af denne grund er producenter, der redesigner tipmekanismen, så de fungerer i en lavvandet brønd, direkte målrettet mod den største omkostningskomponent i den samlede installation. Nedenstående skema illustrerer, hvordan en dumper med lavt fundament kan sammenlignes med et konventionelt design med dyb grube med hensyn til relative anlægsomkostninger.

Den donut chart above sets the conventional deep-pit truck dumper foundation at a baseline of 100 percent of civil engineering cost and shows the shallow foundation truck dumper consuming only a fraction of that baseline. The dark red arc represents the remaining cost share after adopting the shallow pit design, while the light pink arc represents the portion of cost that is eliminated. According to the manufacturer's engineering specifications, the shallow foundation configuration reduces civil construction cost by up to 70 percent, since the excavation depth is limited to the thickness of the platform rather than the full height of the tipping frame. This reduction is driven primarily by the elimination of deep excavation, reduced concrete volume for retaining structures, and a shorter dewatering and curing period before installation can proceed. A smaller pit also reduces the amount of structural steel needed for shoring during construction, which further compounds the savings on the civil works side of the project. For plant operators working with existing yards, a shallower pit reduces the likelihood of encountering buried utilities, cable trenches or high groundwater tables that commonly complicate deep excavation projects. The reduced footprint below grade also shortens the overall installation timeline, since civil contractors can complete the shallow pit and pour the supporting slab in a fraction of the time required for a deep foundation. This time saving is particularly valuable for facilities that need to bring a new truck unloading station into service quickly, such as during a plant expansion or a seasonal harvest period in grain and food processing operations. Because less excavation is required, the amount of spoil that must be trucked off site and disposed of is also reduced, which has a secondary benefit for sites with limited space for temporary soil storage. Taken together, these factors explain why the shallow foundation truck-dumper concept is positioned as a practical alternative for projects where deep pit construction is costly, slow, or constrained by site conditions.

Udgravningsdybdesammenligning for lastbildumperfundamenter

Fundamentdybde er den fysiske dimension, der i sidste ende driver de fleste af de omkostninger og tidsplanforskelle, der er beskrevet i det foregående afsnit, så det er nyttigt at visualisere det direkte. I en konventionel lastbil dumper skal brønden være dyb nok til at rumme den fulde vipperamme, hydrauliske cylinderslag og kontravægtstruktur, som typisk placerer bunden af ​​brønden et godt stykke under den omgivende stigning. I en dumper med lavt fundament er grubedybden begrænset til tykkelsen af ​​platformens struktur, da vippemekanismen fungerer stort set ved eller over stigningsniveau. Det vandrette søjlediagram nedenfor udtrykker denne forskel ved hjælp af et relativ udgravningsdybdeindeks, hvor det konventionelle design behandles som referencepunktet, og det lavvandede fundamentsdesign er vist som en forholdsmæssigt lavere brønd.

I skemaet ovenfor repræsenterer den længere mørkerøde bjælke udgravningsdybdeindekset for en konventionel lastbil med dybe grave, som er sat til 100 for at tjene som referenceværdi til sammenligning. Den kortere bjælke lige under den repræsenterer dumperen med lavt fundament, hvis gravedybdeindeks ligger på ca. 30 på samme relative skala, hvilket er i overensstemmelse med producentens udsagn om, at gravedybden kun svarer til tykkelsen af ​​platformen. Denne visuelle kløft mellem de to stænger er den fysiske årsag til omkostningsreduktionen vist i donut-diagrammet tidligere i denne artikel, da mindre dybde direkte udmønter sig i mindre udgravningsvolumen, mindre beton og mindre tid brugt på støtte og afvanding. En mere lavvandet udgravning reducerer også risikoprofilen for selve byggefasen, fordi arbejderne tilbringer mindre tid i trange, underjordiske rum, og grubevæggene kræver mindre midlertidig støtte under udstøbningen. For ingeniører på stedet, der vurderer en lastbildumper til losning af bulklaster, er denne dybdesammenligning ofte det første praktiske filter, der bruges, når det skal afgøres, om et dybt- eller lavvandet fundamentsdesign er muligt for en given placering. Steder med højt grundvandsspejl, eksisterende underjordiske rørledninger eller begrænset adgang til udgravning oplever ofte, at en dumper med lavt fundament er den eneste realistiske mulighed uden omfattende og omkostningskrævende sanering af stedet. Omvendt kan lokaliteter med rigelig plads, lavt grundvand og ingen begravede forsyningskonflikter stadig vælge et dybt-pit-design, hvis anlægslayout-overvejelser gør det at foretrække, da begge konfigurationer forbliver gyldige tekniske tilgange afhængigt af projektforholdene. Det relative dybdeindeks, der bruges i dette diagram, er beregnet som en illustrativ sammenligning baseret på platformtykkelsesprincippet beskrevet af producenten, snarere end en nøjagtig måling for enhver specifik installation, da de faktiske brønddimensioner varierer afhængigt af model, kapacitet og stedspecifik ingeniørgennemgang. Købere, der vurderer en lastbil-dumper til deres eget anlæg, bør anmode om projektspecifikke funderingstegninger fra leverandøren, så det nøjagtige udgravningskrav kan bekræftes i forhold til lokale jordbundsforhold.

Grundlæggende tekniske egenskaber ved en Shallow Foundation Truck Dumper

Ud over selve den lave brønd arbejder flere tekniske funktioner sammen for at gøre denne type dumper sikker, stabil og effektiv at betjene på daglig basis. Disse egenskaber er især relevante for fabriksledere, der sammenligner et køb af lastbil-dumper med langsigtede vedligeholdelses- og sikkerhedshensyn, i stedet for kun at se på de oprindelige installationsomkostninger.

• Højpræcision oliecylinder synkront stabilitetssystem : Holder begge sider af vippeplatformen i bevægelse unisont, hvilket forbedrer sikkerheden, reducerer vibrationer under drift, sænker den mekaniske påvirkning af oliecylindrene og forlænger cylinderens levetid.
• Fuldautomatisk fastgørelsesanordning til holdehjul : sikrer automatisk lastbilens hjul, så operatøren ikke behøver at gå ind i det støvede aflæsningsområde for at reparere køretøjet manuelt, hvilket understøtter enkel, sikker og effektiv fjernbetjening.
• Importerede hydrauliske cylindre og pumper : udvalgt fra etablerede internationale mærker for pålidelighed og lang levetid under gentagne læsse- og tipcyklusser.
• Ubemandet kontrolevne : gør det muligt for lastbilchaufføren at fuldføre aflæsningen selvstændigt uden at kræve en dedikeret professionel operatør på stedet for hver cyklus.
• Lavt fundament strukturelt design : begrænser grubedybden til tykkelsen af platformen, hvilket er det centrale strukturelle træk bag reduktionen af anlægsomkostningerne, der er diskuteret tidligere i denne artikel.

Dense features are designed to work together rather than in isolation. For example, the synchronous stability system reduces mechanical stress during each tipping cycle, which in turn supports the long service life claimed for the imported cylinders and pumps, while the automatic retaining wheel device and unmanned control capability reduce the number of operators required to be physically present in the loading zone during each cycle.

Tredimensionelt strukturelt overblik over lastbildumperplatformen

For at gøre konceptet med lavt fundament lettere at visualisere, viser det isometriske diagram nedenfor de vigtigste strukturelle elementer i en lastbildumperplatform i en forenklet tredimensionel visning. I stedet for at vise nøjagtige tekniske dimensioner, er diagrammet beregnet til at illustrere, hvordan platformen, de hydrauliske støtteben, drejehængslet og den lave fundamentplade relaterer til hinanden i rummet. Mærkerne peger på de fire strukturelle zoner, der blev beskrevet tidligere i denne artikel: vippeplatformen, hvor lastbilen eller containeren sidder, de hydrauliske cylinderben, der giver løftekraften, drejehængslet i bunden af ​​rampen og den lavvandede fundamentplade, der erstatter en dyb udgravet brønd.

I den isometriske visning ovenfor repræsenterer den mørkerøde overflade platformen, som lastbilen eller containeren hviler på under lastning og losning, og det er denne overflade, der vipper gennem sin arbejdsvinkel, når de hydrauliske cylindre strækker sig. De to lodrette støtteben under platformen rummer de importerede hydrauliske cylindre, der er beskrevet i produktkarakteristikafsnittet, og deres synkroniserede forlængelse er det, der holder platformen vandret og stabil, når den hæver sig. Ved bunden af ​​rampen tillader drejehængslet, at den nederste kant af platformen forbliver i kontakt med jordniveauet, mens den øverste sektion løfter sig, hvilket er den mekaniske detalje, der gør en vippebevægelse over jorden mulig uden en dyb brønd. Den skraverede plade under strukturen repræsenterer selve det lave fundament, og dens dybde svarer kun til tykkelsen af ​​platformstrukturen i stedet for at strække sig ned for at rumme den fulde vippemekanisme, som er det centrale ingeniørprincip bag denne produktkategori. Dette diagram er en forenklet fremstilling til illustrative formål og erstatter ikke projektspecifikke konstruktionstegninger, som altid bør indhentes fra producenten, inden byggeriet påbegyndes.

Ydeevne og sikkerhedsdesignattributter

Anlægsomkostninger er kun en del af beslutningen, når du vælger en dumper, da den daglige driftssikkerhed og langsigtede pålidelighed betyder lige så meget for fabrikslederne. Radardiagrammet nedenfor oversætter de tidligere beskrevne designfunktioner til en simpel illustrativ vurdering på tværs af fem attributter, baseret på producentens angivne designkarakteristika snarere end en uafhængig laboratorietest. Det er beregnet til at give en kvalitativ fornemmelse af, hvor designvalgene koncentrerer deres fordele, snarere end at repræsentere et præcist numerisk benchmark i forhold til enhver ekstern standard. Hver akse i diagrammet svarer til en af ​​de tekniske funktioner, der allerede er diskuteret i afsnittet om produktegenskaber ovenfor. Når man læser diagrammet fra midten og udad, indikerer et punkt tættere på kanten en stærkere vægt på den pågældende designegenskab.

Langs driftssikkerhedsaksen er dumperen med lavt fundament placeret mod den yderste kant af kortet, fordi den automatiske fastholdelsesanordning til fastholdelseshjul fjerner behovet for, at en operatør nærmer sig et lastet køretøj i en støvet aflæsningszone. Cylinderlevetidsaksen afspejler kombinationen af ​​det synkrone stabilitetssystem og brugen af ​​importerede cylindre og pumper, som begge beskrives som medvirkende til en længere levetid for de hydrauliske komponenter. Automatiseringsniveauaksen afspejler den ubemandede kontrolkapacitet, som gør det muligt for lastbilchaufføren at betjene udstyret direkte, uden at en dedikeret operatør er til stede for hver cyklus. Vibrationskontrolaksen afspejler det synkrone stabilitetssystems rolle i at holde platformen i vater under løft, hvilket reducerer mekaniske stød, der overføres til cylindrene og støttestrukturen. Aksen for enkel vedligeholdelse afspejler en kombination af færre bevægelige dele, der er eksponeret under vinkel på grund af det overfladiske fundament, og den overordnede designfilosofi om at reducere manuel indgriben under normale driftscyklusser. Fordi selve brønden er mere lavvandet, er rutinemæssig inspektion og vedligeholdelse af fundamentområdet generelt mere tilgængelig end i en installation med dyb grube, hvor teknikere muligvis skal ned i et begrænset rum for at inspicere strukturelle elementer. Det er værd at gentage, at dette radardiagram er en kvalitativ illustration af designets angivne prioriteter snarere end et certificeret testresultat, og anlægsingeniører, der vurderer en specifik lastbil-dumpermodel, bør anmode om fabrikantens tekniske datablad og, hvor det er relevant, tredjepartsinspektionsrapporter for den nøjagtige model, der overvejes. Læsere, der sammenligner flere leverandører, bør behandle denne type diagram som et udgangspunkt for at stille detaljerede tekniske spørgsmål snarere end som et endeligt grundlag for indkøbsbeslutninger alene.

Reduktion af anlægsomkostninger på et øjeblik

Fordi anlægsomkostninger er det enkelte tal, der oftest nævnes, når man diskuterer dumpere med lavt fundament, er det nyttigt at præsentere det endnu en gang i et dedikeret måleformat, der opsummerer hele diskussionen i et enkelt billede. Måleren nedenfor viser den rapporterede omkostningsreduktion for det lavvandede fundamentsdesign i forhold til en konventionel installation med dyb grube, udtrykt som en procentdel af det maksimale tal, som producenten refererer til. Dette diagram er beregnet til at fungere som en hurtig oversigt for læsere, der ønsker overskriftsnummeret uden at læse den fulde omkostningsopdeling, der er diskuteret tidligere i artiklen. Nålepositionen svarer direkte til producentens angivne reduktionsområde på ca. 60 til 70 procent afhængig af projektforhold.

Den needle in this gauge chart points close to the upper portion of the scale, illustrating that the manufacturer's reported reduction of up to 70 percent represents a substantial share of the theoretical maximum on this illustrative 0 to 100 percent scale. This single figure summarizes everything discussed in the earlier sections of this article: less excavation depth translates into less concrete, less shoring, less dewatering, and a shorter overall construction schedule before the truck dumper can be commissioned. For budget planning purposes, procurement teams can use this figure as a starting reference point when comparing quotations for civil works between a conventional deep-pit truck dumper and a shallow foundation truck dumper on the same site. It is important to note that the exact percentage achieved on any individual project depends on local soil conditions, the depth of the water table, the specific model and capacity selected, and the civil contractor's own pricing, so the 60 to 70 percent range should be treated as a representative figure rather than a guaranteed outcome for every installation. Even accounting for this variability, the direction of the saving is consistent across projects, since the underlying engineering principle, limiting pit depth to platform thickness, applies regardless of site-specific conditions. Facilities considering a new truck unloading station, or looking to replace an aging deep-pit dumper, may find that the shallow foundation approach shortens the time between project approval and commissioning, since civil works are typically the longest lead-time item in this type of installation. For multinational operators managing several plants across different regions, standardizing on a shallow foundation truck-dumper design can also simplify civil engineering specifications across sites with varying soil and groundwater conditions, since the foundation requirement is less sensitive to those variables than a deep-pit design would be.

Typiske industrier, der bruger Shallow Foundation Truck Dumpere

Lastbildumperudstyr, inklusive konfigurationen med lavt fundament, bruges på tværs af en række bulkmaterialehåndteringsindustrier, hvor lastbiler, trailere eller containere skal aflæsses hurtigt og sikkert. Tabellen nedenfor opsummerer nogle af de sektorer, hvor denne type udstyr er almindeligt anvendt, sammen med den generelle type materiale, der typisk håndteres i hvert enkelt tilfælde.

Fordi aflæsningsbehovene er forskellige på tværs af disse industrier, er en lastbildumper ofte specificeret sammen med andet automatisk læsse- og losseudstyr, såsom sidedumpere, billæsseudstyr og containerflippere, så et enkelt sted kan håndtere flere køretøjs- og containertyper gennem den samme lossestation.

Valg af en Shallow Foundation Truck Dumper Producent

Når købere vurderer en producent eller grossist af en dumper til et lavvandet fundament, ser købere typisk ud over de overordnede omkostningsbesparelser og gennemgår flere yderligere faktorer, før de træffer en indkøbsbeslutning. Den følgende liste opsummerer de vigtigste punkter, indkøbs- og ingeniørteams almindeligvis evaluerer, når de sammenligner leverandører af automatisk læsse- og losningsudstyr.

1. Om leverandøren kan levere projektspecifikke konstruktions- og fundamenttegninger frem for kun generiske markedsføringsmål.
2. Den brand and specification of the hydraulic cylinders and pumps used in the system, since these components directly affect long-term reliability.
3. Hvorvidt holdehjulets fastgørelsesanordning og styresystem understøtter ubemandet eller fjernbetjening, der er tilpasset køberens bemandingsmodel.
4. Den manufacturer's track record and experience across the buyer's specific industry, whether that is steel, chemical, cement, coal, grain or food processing.
5. Eksporterfaring og eftersalgssupport for købere uden for producentens hjemland.

At arbejde gennem denne tjekliste med en kortliste over leverandører eller grossister af lastbil-dumper hjælper med at sikre, at det i sidste ende udvalgte udstyr matcher både stedets anlægstekniske begrænsninger og anlæggets daglige driftskrav.

Om Jiangsu Zhengding Intelligent Equipment Co., Ltd.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. er en national højteknologisk virksomhed, der hovedsageligt beskæftiger sig med forskning og udvikling og fremstilling af intelligent logistikudstyr. Virksomheden leverer systematiske løsninger til automatisk lastning og losning af biler og containere til kunder på tværs af forskellige brancher. Det forsyner helhjertet brugerne med forskellige typer automatisk læsse- og losseudstyr, herunder bagende dumpere, sidedumpere, billæsseudstyr og containerflippere, og er en af ​​virksomhederne med et relativt komplet sortiment af automatisk læsse- og losseudstyr til biler og containere i Kina.

Den company's products are widely used in the steel, chemical, cement, coal, grain, oil and food industries, and are exported to Japan, Brazil, Egypt, Pakistan, India, the Middle East and Southeast Asian countries. The annual sales volume and technical performance of its automatic loading and unloading equipment for cars are in a leading position in China, and typical international users include Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group and Saint-Gobain Group.

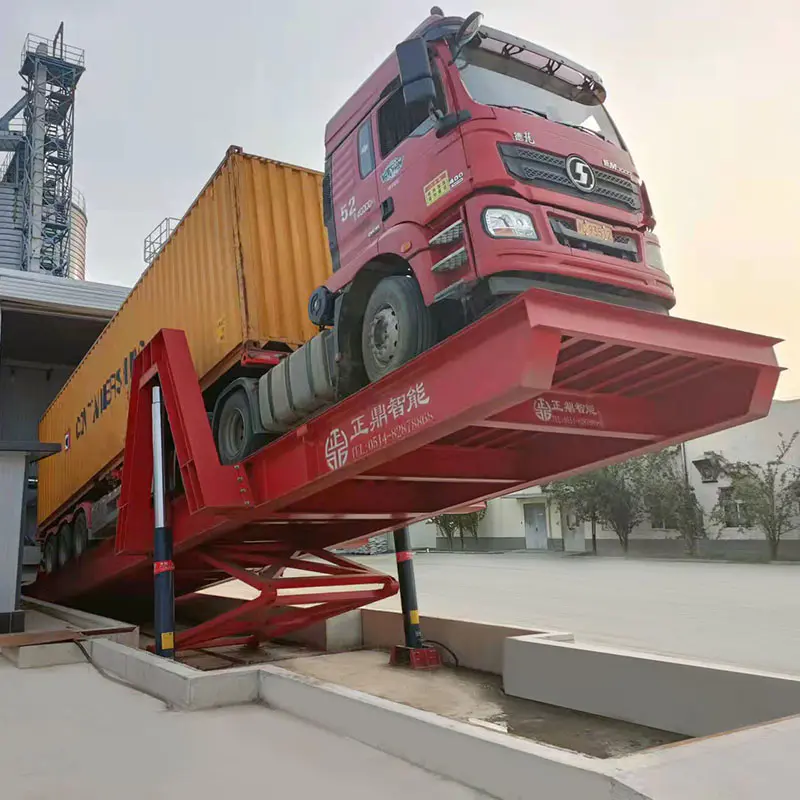

Den image above shows a shallow foundation truck dumper lifting a loaded truck and container trailer during an unloading cycle, illustrating how the platform rises above grade while the supporting foundation beneath it remains shallow, consistent with the platform-thickness design principle described throughout this article.
